产品[内螺纹旋启式止回阀]的详细资料
2015-03-21 来源： 作者：正航仪器 阅读：次
产品[内螺纹旋启式止回阀]的详细资料：
产品名称：内螺纹旋启式止回阀
产品特点：公称压力：2.5MPa 适用温度范围：-20～232℃～350℃ 适用介质：水、油、气及某些腐蚀性液体（W.O.G） 螺纹类型：G·NPT.BSPT.BSP DIN259/2999。
![产品[内螺纹旋启式止回阀]的详细资料](/upfile/eweb/201532110455344.jpg)
二、应用规范：
公称压力：2.5MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G·NPT.BSPT.BSP DIN259/2999
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G·NPT.BSPT.BSP DIN259/2999

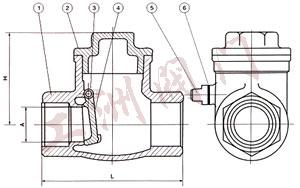

三、主要零件材料：
|
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
不锈钢CF8M/CF8 |
|
2 |
阀盖 |
不锈钢CF8M/CF8 |
|
3 |
摇杆插销 |
不锈钢316/304 |
|
4 |
阀瓣 |
不锈钢CF8M/CF8 |
|
5 |
螺塞 |
不锈钢316/304 |
|
6 |
螺塞垫片 |
聚四氟乙烯PTFE |
四、工洲牌内螺纹旋启式止回阀主要连接尺寸及重量：
|
SIZE |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
|
A |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
- |
|
H |
42 |
51 |
60 |
67 |
75 |
81 |
93 |
104 |
|
L |
65 |
80 |
90 |
105 |
120 |
140 |
180 |
200 |
一、产品[升降止回阀]的详细资料：
